Описание

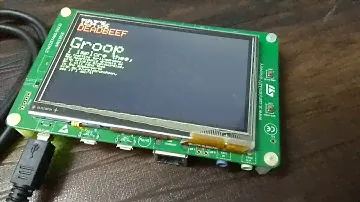

Отладочная плата STM32F746G-DISCOVERY, STMicroelectronics STM32F746G-DISCO – отладочная плата из серии бюджетных отладочных плат Discovery для оценки функциональных возможностей новейшего микроконтроллера семейства STM32F7 на базе ядра ARM® Cortex®-M7. Основой отладочной платы является микроконтроллер STM32F746NGH6 на новом ядре Cortex-M7. Производительность ядра Cortex-M7 почти в 2 раза выше чем у ядра Cortex-M4. Это достигается за счет 6-уровневого суперскалярного конвейера, расширенной матрицы шин и встроенной кэш памяти. Тактовая частота микроконтроллеров семейства STM32F7 составляет 216 МГц, производительность 462 DMIPS/1082 CoreMark. Отладочная плата STM32F746G-DISCO содержит TFT дисплей, интерфейсы USB, Ethernet, цифровой камеры, аудиокодек, внешнюю SDRAM и FLASH память. Вместе с мощным вычислительным ядром STM32F746G-DISCO идеально подходит для разработки мультимедийных систем, веб-серверов, обработки звука, графики и навигационных систем. Плата поддерживает подключение большого количество плат расширения Arduino (shields), которые позволят существенно расширить функциональные возможности. Отладочная плата STM32F746G-DISCO – наиболее простой и быстрый способ начать разработку, благодаря наличию встроенного программатора ST-Link/V2. Встроенный программатор поддерживает виртуальный COM-порт, делающий отладку приложений еще более удобной. Особенности: - Микроконтроллер STM32F746NGH6, 1 МБ Flash и 340 КБ RAM; - Встроенный ST-LINK/V2-1; - Mbed поддержка mbed.org; - USB функции: виртуальный COM-порт, устройство хранения и отладочный порт; - 4.3” 480x272 цветной LCD-TFT дисплей с емкостной сенсорной панелью; - Разъем для подключения камеры; - SAI аудио кодек; - Разъем Audio Line In и Line Out; - Два ST MEMS микрофона; - RCA вход SPDIF; - Две кнопки (user и reset); - 128 Мбит Quad-SPI Flash память; - 128 Мбит SDRAM (доступно 64 Мбит); - Разъем для подключения платы RF-EEPROM; - USB OTG HS с разъемом Micro-AB; - USB OTG FS с разъемом Micro-AB; - Разъем Ethernet совме
